小飞百控板-K12-G02-03

详细描述

1.产品介绍

1.产品介绍

1.1 产品概述

K12-G02-03小飞百控板是一款多功能的小型可编程控制器,扩展外接传感器、执行器。通过搭配不同的外围设备,它可以感知环境状态、听声音、说话、控制电机、控制舵机、控制彩灯等等。

产品可以结合木制拼搭件使用。木制品搭件可以组成小车、台灯、红绿灯、电梯、密码箱、桥梁等物品的框架,把百控板嵌入进去就可以组成一个个生动有趣的场景。也可以发挥想象力自己制作独特的拼搭件来使用。

百控板支持图形化编程软件(FreeOwl)和Python编程控制。提供外扩接口通用的Python驱动库和基础案例。

产品外观如下图所示。

K.15 小飞百控板-K12-G02-03-V20220113-甄鹏1019.png

包装盒(图片仅供参考,以实物为准)





1.2 产品实物图

视图功能如下

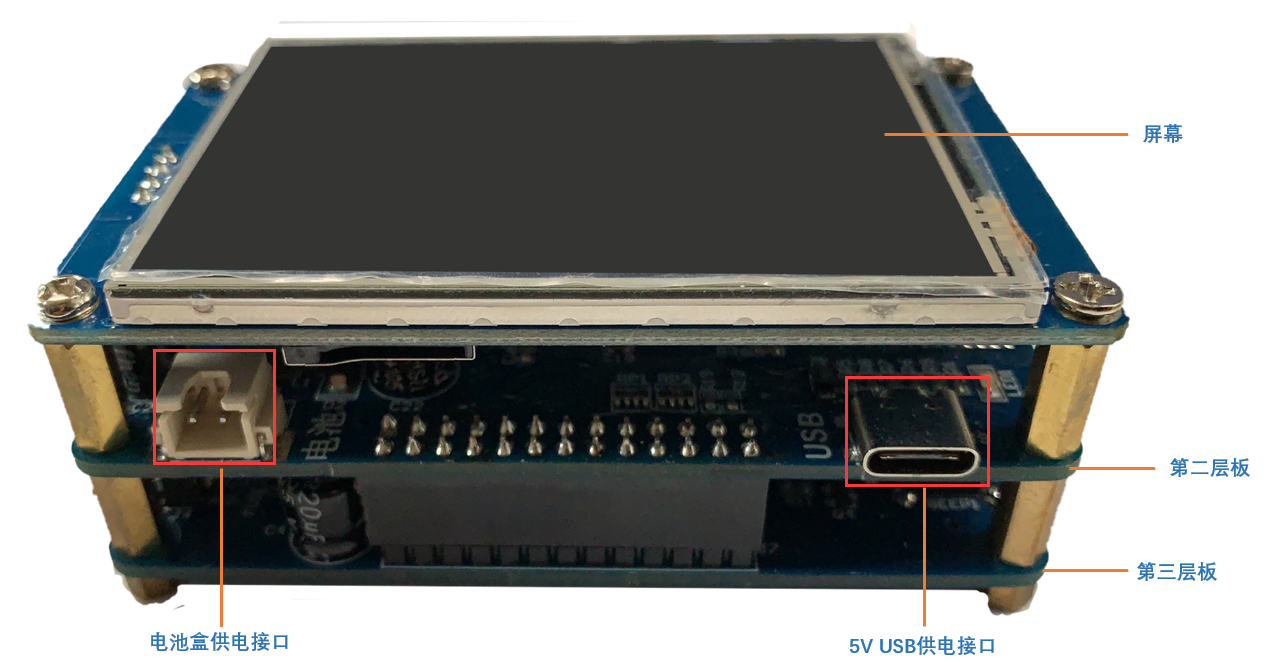

K.15 小飞百控板-K12-G02-03-V20220113-甄鹏1062.png

百控板前视图(图片仅供参考,以实物为准)

后视图功能如下

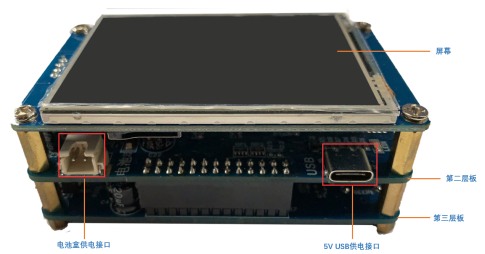

K.15 小飞百控板-K12-G02-03-V20220113-甄鹏1096.png

 百控板后视图(图片仅供参考,以实物为准)

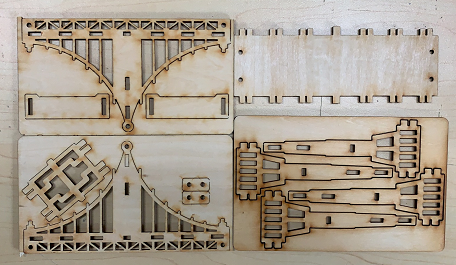

K.15 小飞百控板-K12-G02-03-V20220113-甄鹏1121.png

 木制品搭件(图片仅供参考,以实物为准)

K.15 小飞百控板-K12-G02-03-V20220113-甄鹏1145.png                  K.15 小飞百控板-K12-G02-03-V20220113-甄鹏1164.png

台灯拼搭效果图                           红绿灯拼搭效果图

  K.15 小飞百控板-K12-G02-03-V20220113-甄鹏1214.png          K.15 小飞百控板-K12-G02-03-V20220113-甄鹏1225.png

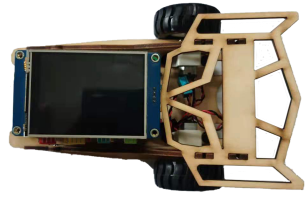

电梯拼搭效果图                                图小车拼搭模型



   K.15 小飞百控板-K12-G02-03-V20220113-甄鹏1280.png                     K.15 小飞百控板-K12-G02-03-V20220113-甄鹏1302.png

密码箱拼搭模型                                水泵拼搭模型

1.3 产品创新点

● 可拼搭

产品中包含多种木制拼搭件,激发使用者的创造力。

● 使用便捷

上电即可自动联网(需提前配置);

● 维护简单

友好的用户界面提示零障碍上手。

硬件配置通过屏幕即可完成。

● 同时支持Python、图形化编程软件FreeOwl开发。

K.15 小飞百控板-K12-G02-03-V20220113-甄鹏1485.png   K.15 小飞百控板-K12-G02-03-V20220113-甄鹏1631.png

 1.4 产品功能详解

百控板通过连接线连接传感器和执行器。通过WiFi来编程控制。

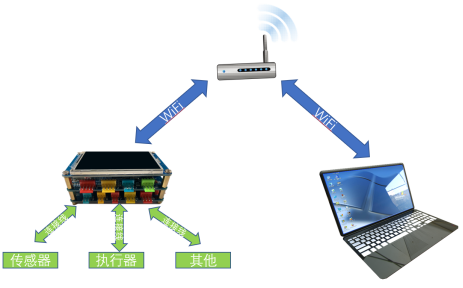

K.15 小飞百控板-K12-G02-03-V20220113-甄鹏1683.png

拓扑图

百控板控制器硬件为三层结构。

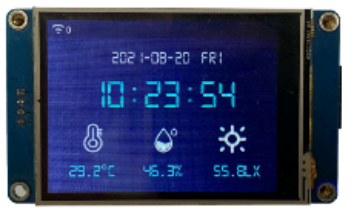

第一层是显示屏,用于显示设备信息与交互。

K.15 小飞百控板-K12-G02-03-V20220113-甄鹏1727.png

2.2 第一层外观图示(图片仅供参考,以实物为准)

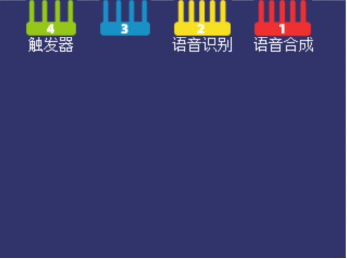

第二层可以连接触发器、语音识别、语音合成模块。如下图所示。

K.15 小飞百控板-K12-G02-03-V20220113-甄鹏1786.png

第二层功能图示(图片仅供参考,以实物为准)

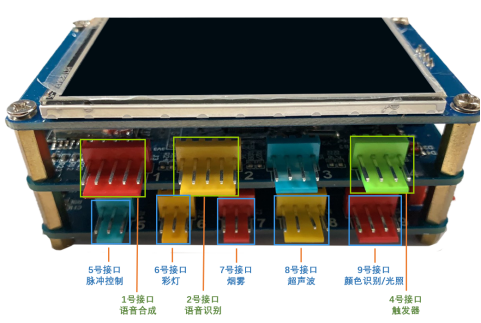

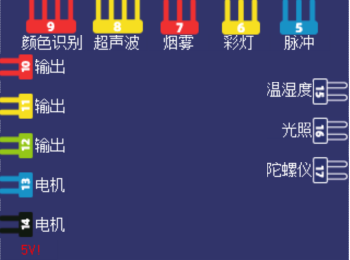

第三层可以连接颜色识别、超声波、烟雾、光照模块;可以控制彩灯、脉冲、5V输出、5V电机;同时板载有温湿度、光照、陀螺仪模块。如下图所示。

K.15 小飞百控板-K12-G02-03-V20220113-甄鹏1881.png

第三层功能图示(图片仅供参考,以实物为准)

语音识别模块

语音识别模块通过硬件识别特定的语句,返回对应的语句编号。语句与编号的对应关系详见附件。

K.15 小飞百控板-K12-G02-03-V20220113-甄鹏1958.png

语音识别模块(图片仅供参考,以实物为准)

语音合成模块

百控板接收要合成的语音编码,通过语音合成模块播放。

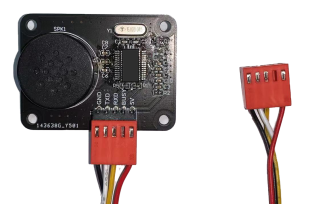

K.15 小飞百控板-K12-G02-03-V20220113-甄鹏2016.png

语音合成模块(图片仅供参考,以实物为准)
